Силовые коннекторы СЕЕ серии "Normal"

Силовые коннекторы СЕЕ, имеющие стабильные характеристики качества и надежности, для использования в профессиональных системах электропитания.

Что означает силовой коннектор CEE? Аббревиатура «CEE» означает Международная комиссия по правилам утверждения электрооборудования «Commission Electrical Equipment», европейский орган по стандартизации. Эта комиссия устанавливает руководящие принципы и стандарты для обеспечения безопасности и совместимости электрооборудования в разных странах. Вилки CEE разработаны с учетом этих строгих стандартов, что гарантирует их безопасность и надежность для промышленного использования.

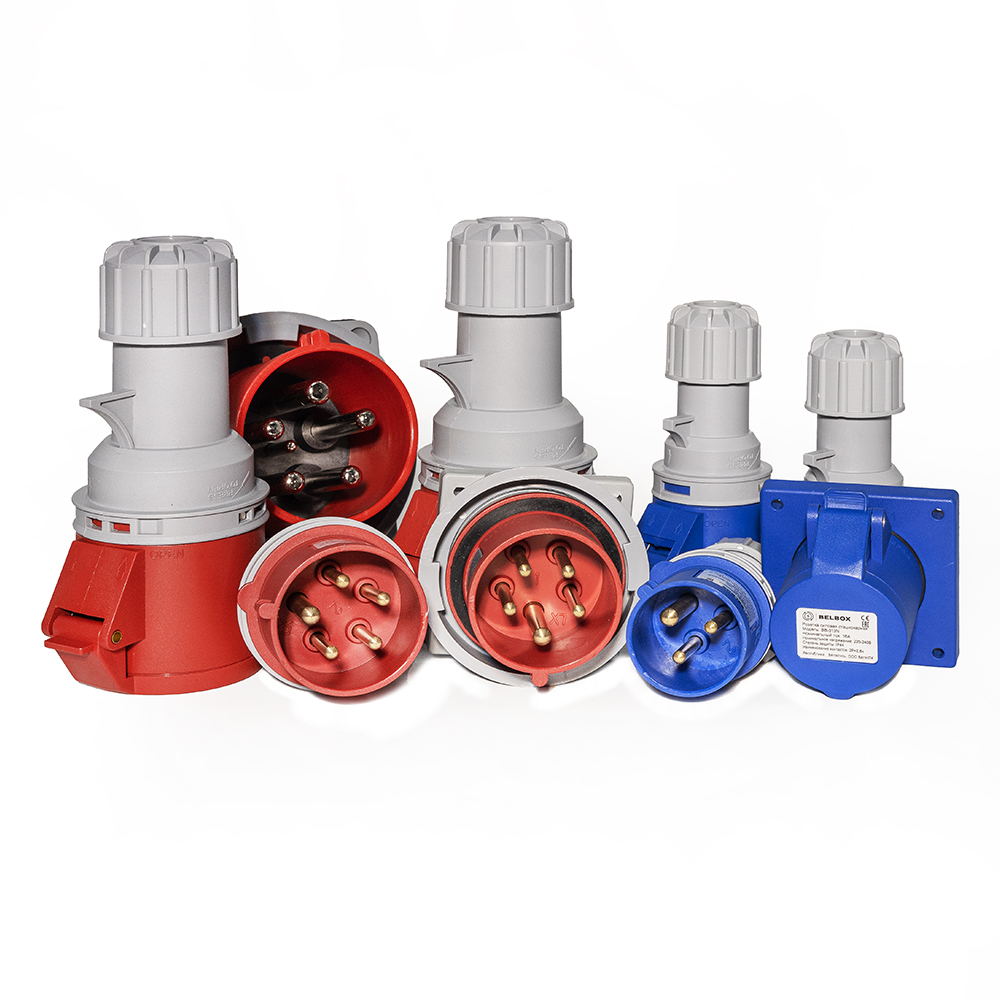

Коннектор СЕЕ представляет собой комбинацию двух изделий:
- Вилка. Корпус круглый в сечении. На одном из торцов расположены пины, их число может варьироваться от 3 до 5 штук.
- Розетка. Оснащена ответными отверстиями, расположенными в той же конфигурации, что и пины на розетке.
Для обеспечения надежного контакта между вилкой и розеткой предусмотрена откидная пластиковая гайка или иной механизм. Он принимает на себя возникающие механические нагрузки, не дает нарушать соосное положение вилки с розеткой, не позволяет разорвать контакт при возникновении усилия, направленного вдоль кабеля. Например, когда на площадке случайно задевают провод ногой.

С точки зрения влагозащиты разъемы CEE могут быть двух основных типов:
- Брызгозащищенные, IP44. Применяются в помещениях с нормальной влажностью.
- Влагозащищенные, IP66/67. Могут применяться в условиях улицы, влажных помещениях. Также являются удачным выбором для использования на стройплощадке и в цехах с высокой запыленностью воздуха. Поскольку конструктивно влагозащищенные модели сложнее, стоимость их несколько выше.

По количеству фаз коммутируемого переменного напряжения разъемы могут быть:
- Однофазные. Они рассчитаны на стандарт 220 В. Согласно стандарту, крышка такой розетки выполняется в синем цвете. Максимальное количество пинов — 3 штуки.
- Трехфазные. Могут иметь до шести контактов. Позволяют передавать трехфазное напряжение стандарта 380 В. Крышка окрашивается в красный цвет. Это важно при установке розеток блоком, в котором есть однофазные и двухфазные точки подключения оборудования.

Оба типа изделий, розетки и вилки, могут иметь исполнение для различного способа установки:
- Кабельные. Монтаж выполняется на круглую внешнюю оболочку кабеля. Во влагозащищенном исполнении разъемов предусматривается сальник. Плотность удержания провода в корпусе розеток и вилок обеспечивается цанговой гайкой.
- Стационарные. Врезаются в корпус распределителей электроэнергии, могут применяться для создания блоков розеток. Оснащаются фланцевым креплением. В изделиях с влагозащитой IP67 предусмотрена уплотнительная прокладка, позволяющая обеспечить герметичность места стыка корпуса розетки и распределительного устройства, панели.

По номинальному току выделяют четыре основных типа силовых разъемов CEE:
- 16 А. Это значение силы тока пограничное. Производители некоторых бытовых розеток также заявляют для своих изделий ток до 16 А, но это максимальное для них значение. Силовые же способны работать при этой силе тока длительное время без повреждения конструкции.
- 32 А. В этом варианте существуют розетки и вилки для трехфазного и однофазного тока.
- 63 А. Используются для подключения силового производственного оборудования и строительных машин высокой мощности.
- 125 А. Максимальное для этих разъемов значение силы тока. Применяются они, в частности, для передачи высокой мощности между распределительными устройствами. Могут устанавливаться в разветвители и прочее электрооборудование.

В нашей производственной линейке имеется практически весь ряд силовых коннекторов серии "staNdart" (буквенный префикс - N), который широко применяется во всех сферах промышленности, строительства и концертной деятельности.
